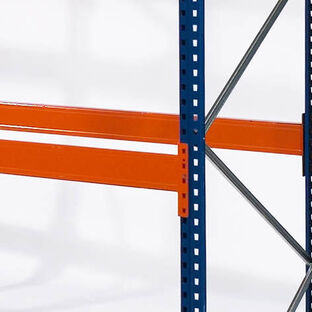

Holmpaar Typ XL

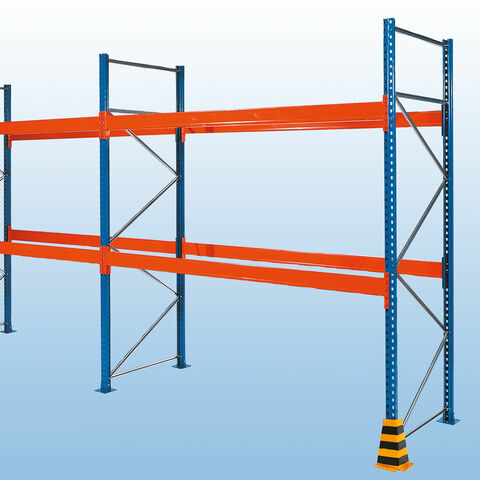

Palettenregal Typ XL 1200 kg / Euro-Palette
Tragkraft bis 1200 kg / Euro-Palette
Palettenregal von Kaiser Systeme
Video: Palettenregalsysteme und häufige Fragestellungen dazu
Video vergrößern und verkleinern mit Doppelklick
Palettenregal Typ XL 1200 kg / Euro-Palette
Tragkraft bis 1200 kg / Euro-Palette
Die Regale werden Ihnen in der Länge 2700 mm angeboten. Bei der Länge 2700 mm lagern Sie 3 EURO-Paletten ohne seitlichen Überstand pro Holmpaar nebeneinander ein. Die Paletten dürfen ein Gewicht von max. 1200 kg haben.
- Höhe: 2500 mm, 3000 mm, 3500 mm, 4000 mm, 4500 mm, 5000 mm
- Länge: 2700 mm
- Tiefe: 1100 mm
- Max. Feldlast: 7.020 kg - 12.195 kg (1Feld)
- Max. Feldlast: 8.610 kg - 12.510 kg (2 Felder)
- Max. Feldlast: 9.030 kg - 14.310 kg (3 Felder und mehr)

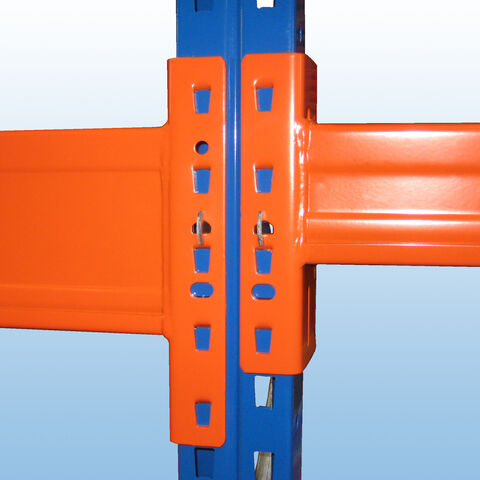

- Holme im Raster von 50 mm in der Höhe verstellbar
- Ein zusätzliches Holmpaar kann bei allen Sets montiert werden (Bitte untenstehende Hinweise zur Feldlast beachten)
Bitte beachten Sie
- Tragfähigkeit des Fußbodens bauseits unbedingt prüfen

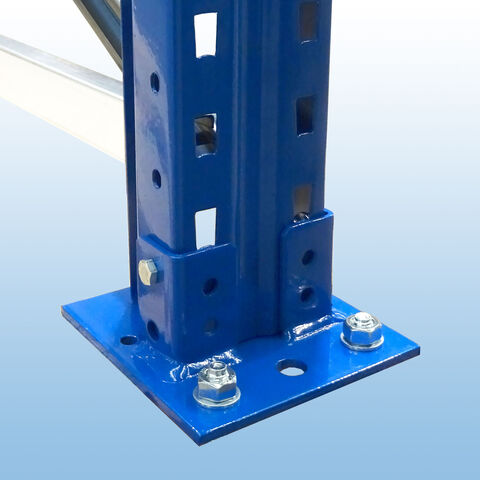

- Jeder Ständer ist mit 4 Dübeln im Boden zu verankern
- Ein Regalfeld muss min. mit 2 Holmpaare bestückt sein
- Außensteher müssen 500 mm höher sein als das oberste Holmpaar
- Lichte Fachhöhe = Höhe der Palette (Ware + Palette) + min. 100 mm Sicherheitsabstand zur Unterkante Holm
- Bei Durchfahrten Rammschutz und Abdeckplatte verwenden, siehe Zubehör
- Fachbreite 2700 mm für 3 EURO-Paletten ohne seitlichen Überstand
Feldlast
Prüfen Sie aus wie vielen Feldern Ihr Regal besteht! In den unten angeführten Tabellen finden Sie Lösungen für Regale die aus einem, zwei oder mindestens drei Feldern bestehen.
Sollten Sie zu einem bestehendem Regal (System von Kaiser Systeme) anbauen, berücksichtigen Sie bei der Tabellenauswahl die Gesamtzeilenlänge! (z.B. Sie haben ein Grundregal und erweitern um ein Anbauregal, dann orientieren Sie sich an der Tabelle für "2 Felder")
Ein zusätzliches Holmpaar kann bei allen Sets montiert werden. Bei den Höhen 3500 mm bis 5000 mm gibt es geringfügigen Tragkraftreduzierungen. Diese sind „hier“ ersichtlich oder rufen Sie uns an, wir beraten Sie gerne (0800/210 20 40).
Hier finden Sie die die Knickhöhen für die Regale in den Tabellen.
Sicherheit
Die statischen Berechnungen wurden nach EN 15512-2020 durchgeführt. Erfahren Sie mehr über die Vorteile der EN 15512
Die dadurch berücksichtigten Sicherheitskoeffizienten gewährleisten höchstmöglichste Sicherheit.
Des Weiteren dienen folgende Normen als Grundlage: EN 15620, EN 15629, EN 15635, EN 15878
Info Erdbebenzonen
Laut der europäischen Norm EN16681 müssen beim Aufstellen von Palettenregalen die Erdbebenzonen mit den örtlich gegebenen Beschleunigungen ab 0,41 m/s² in der Regaldimensionierung berücksichtigt werden. Bei einer Bestellung werden wir Sie – wenn nötig – dahingehend kontaktieren. Wir beraten Sie gerne hinsichtlich der geeigneten Auswahl für Ihren Standort.
Die Regale in der Tabelle sind ausgelegt für Erdbebenzone 1 max. Beschleunigung 0,40 m/s².
Die in der Tabelle angeführten Regale sind Lagerware und daher rasch lieferbar.
Planungshinweis:
Grundregal-Nennlänge:
+ 220 mm (z.B. 2700 mm + 220 mm = 2920 mm)
Anbauregal-Nennlänge:
+ 110 mm (z.B. 2700 mm + 110 mm = 2810 mm)
Der Artikel wird per Spedition verschickt.
Unsere Versandbedingungen finden Sie hier.
Preise:
Palettenregal TYP 'XL' Belastung pro Palette: 1200 kg - 3 Felder und mehr
|
Grundregal
|
Anbauregal
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Höhe mm | Länge mm | Tiefe mm | Tragkraft / EURO-Palette | Auflagenpaar / Feld | Anzahl Paletten / Feld | max. Feldlast | Art.Nr. | Preis (exkl. MwSt.) | Art.Nr. | Preis (exkl. MwSt.) | ||
6 Varianten - Produktdaten |
||||||||||||
| 2.500 | 2.700 | 1.100 | 1200 kg | 2 | 9 | 9.030 | A6540 | 530,30 € |
|
A6550 | 396,00 € |
|
| 3.000 | 2.700 | 1.100 | 1200 kg | 2 | 9 | 9.150 | A6541 | 572,70 € |
|
A6551 | 417,30 € |
|
| 3.500 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 14.310 | A6542 | 766,70 € |
|
A6552 | 579,70 € |
|
| 4.000 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 13.815 | A6543 | 810,60 € |
|
A6553 | 601,60 € |
|
| 4.500 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 13.050 | A6544 | 848,60 € |
|
A6554 | 620,70 € |
|
| 5.000 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.690 | A6545 | 892,50 € |
|
A6555 | 642,60 € |
|
Preise:
Palettenregal TYP 'XL' Belastung pro Palette: 1200 kg - 2 Felder
Preise:
|
Grundregal
|
Anbauregal
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Höhe mm | Länge mm | Tiefe mm | Tragkraft / EURO-Palette | Auflagenpaar / Feld | Anzahl Paletten / Feld | max. Feldlast kg | Art.Nr. | Preis (exkl. MwSt.) | Art.Nr. | Preis (exkl. MwSt.) | ||
6 Varianten - Produktdaten |
||||||||||||
| 2.500 | 2.700 | 1.100 | 1200 kg | 2 | 9 | 8.628 | A6540-A20 | 544,20 € |
|
A6550-A20 | 403,00 € |
|
| 3.000 | 2.700 | 1.100 | 1200 kg | 2 | 9 | 8.610 | A6541-A20 | 589,40 € |
|
A6551-A20 | 425,60 € |
|
| 3.500 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.051 | A6542-A25 | 822,00 € |
|
A6552-A25 | 607,30 € |
|
| 4.000 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.258 | A6543-A25 | 874,30 € |
|
A6553-A25 | 633,50 € |
|
| 4.500 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.510 | A6544-A25 | 919,70 € |
|
A6554-A25 | 656,20 € |
|
| 5.000 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.330 | A6545-A25 | 971,60 € |
|
A6555-A25 | 682,10 € |
|
Preise:
Palettenregal TYP 'XL' Belastung pro Palette: 1200 kg - 1 Feld
Preise:
|
Grundregal
|
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Höhe mm | Länge mm | Tiefe mm | Tragkraft / EURO-Palette | Auflagenpaar / Feld | Anzahl Paletten / Feld | max. Feldlast kg | Art.Nr. | Preis (exkl. MwSt.) | ||||||
6 Varianten - Produktdaten |
||||||||||||||
| 2.500 | 2.700 | 1.100 | 1200 kg | 2 | 9 | 7.290 | A6540-A20 | 544,20 € |
|
|||||
| 3.000 | 2.700 | 1.100 | 1170 kg | 2 | 9 | 7.020 | A6541-A20 | 589,40 € |
|
|||||
| 3.500 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 11.979 | A6542-A25 | 822,00 € |
|
|||||
| 4.000 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.069 | A6543-A25 | 874,30 € |
|
|||||
| 4.500 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.159 | A6544-A25 | 919,70 € |
|
|||||
| 5.000 | 2.700 | 1.100 | 1200 kg | 3 | 12 | 12.195 | A6545-A25 | 971,60 € |
|
|||||
Preise:
Passendes Zubehör

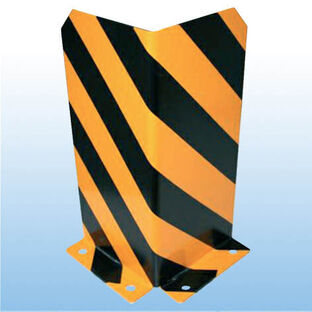

Palettenregal Rammschutz PC5

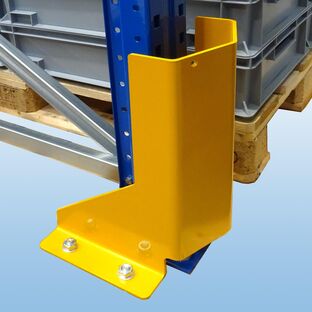

Palettenregal Rammschutz ECO

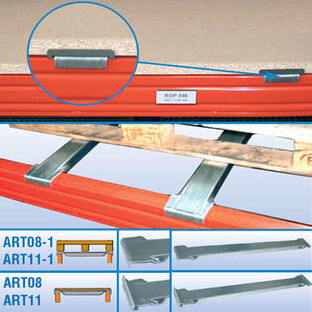

Tiefensteg für Palettenregale

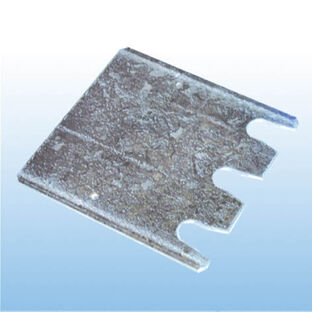

Unterlegsbleche für Palettenregalrahmen

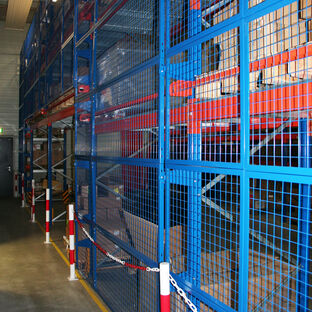

Gitterrückwände für Palettenregale
Magnetband A0150

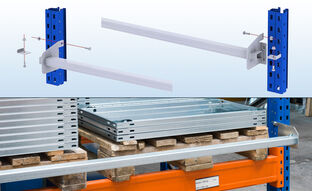

Durchschubsicherung für Palettenregale

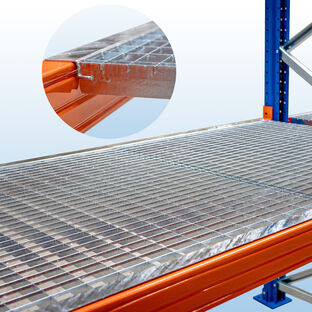

Gitterroste / Gitterfach-Module für Palettenregale
Magnet-Etiketten - Magnet-Etiketten A0101 - A0102

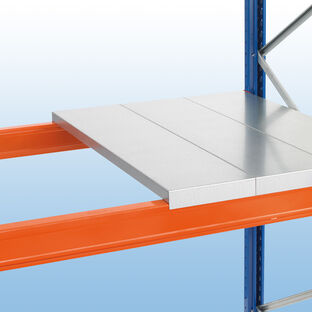

Stahlpaneel-Ebenen für Palettenregale

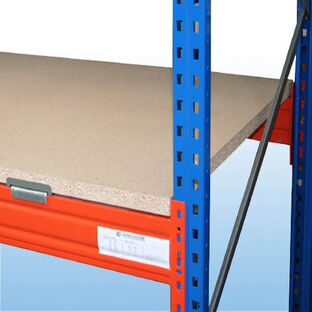

Spanplatte als Abdeckboden für Palettenregale
